Коллекторные группы из нержавеющей стали с расходомерами и термостатическими вентилями

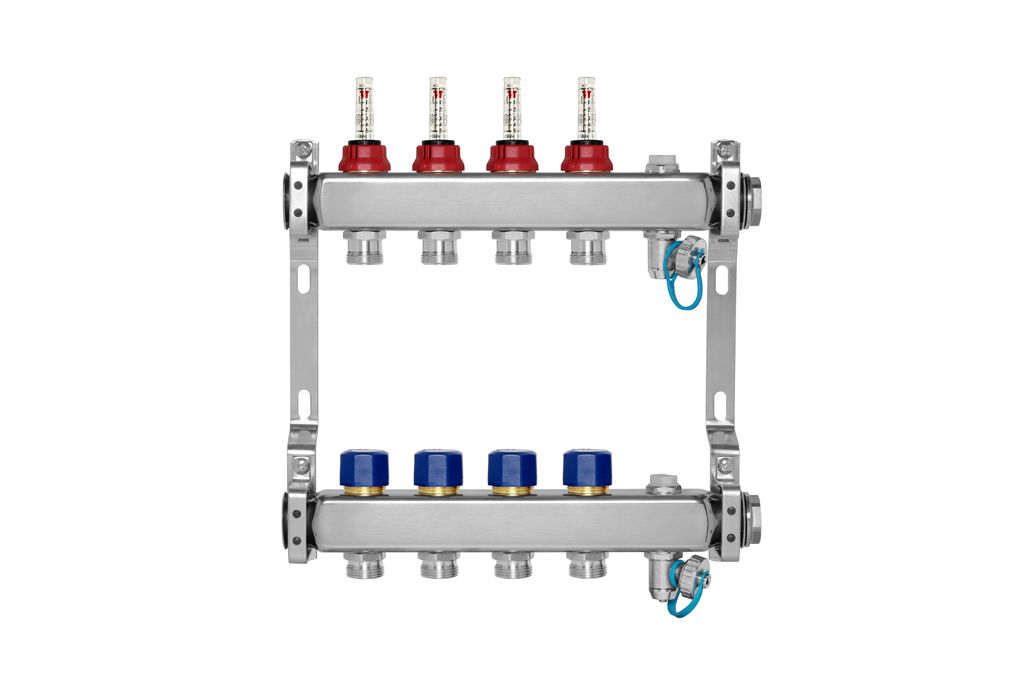

Модель коллекторной группы SMART

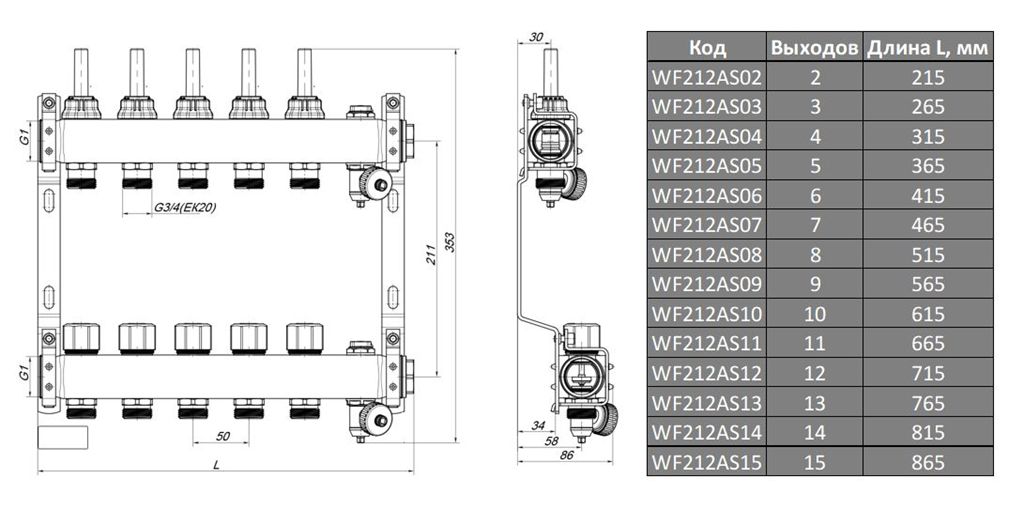

Чертёж и размеры

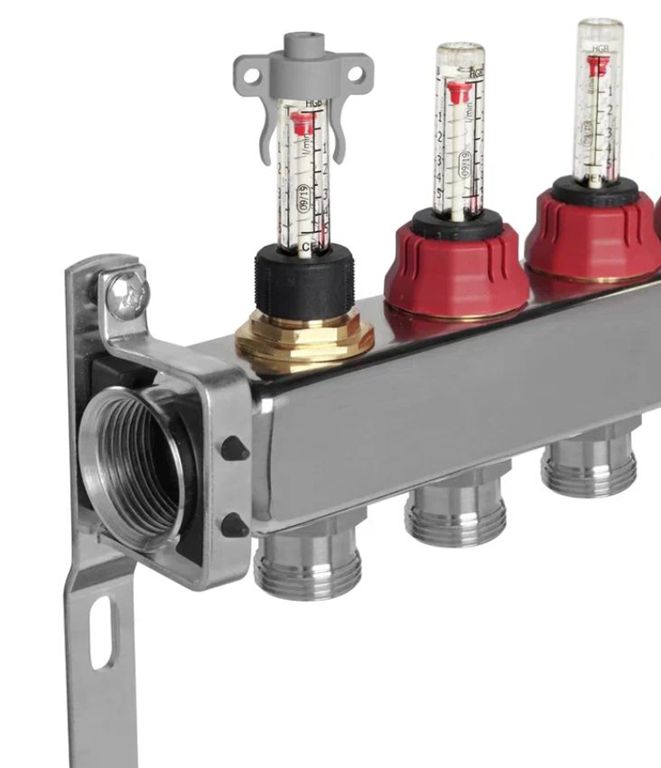

Ракурс расходомеры без колпачка
Ракурс расходомеры и дренажник и кран Маевского

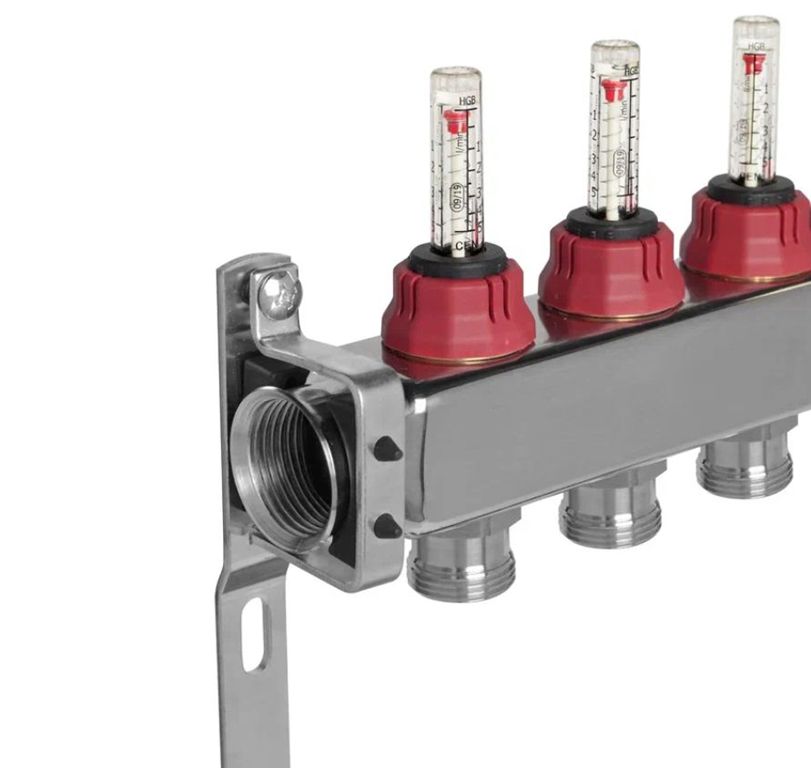

Ракурс расходомеры

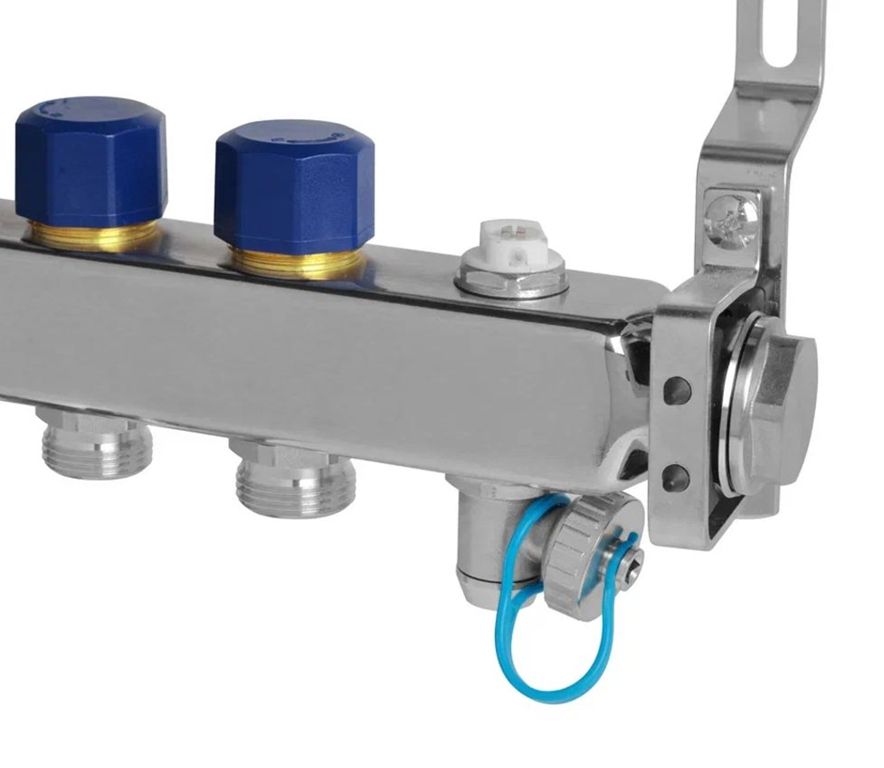

Ракурс термостат и воздушник и дренажник

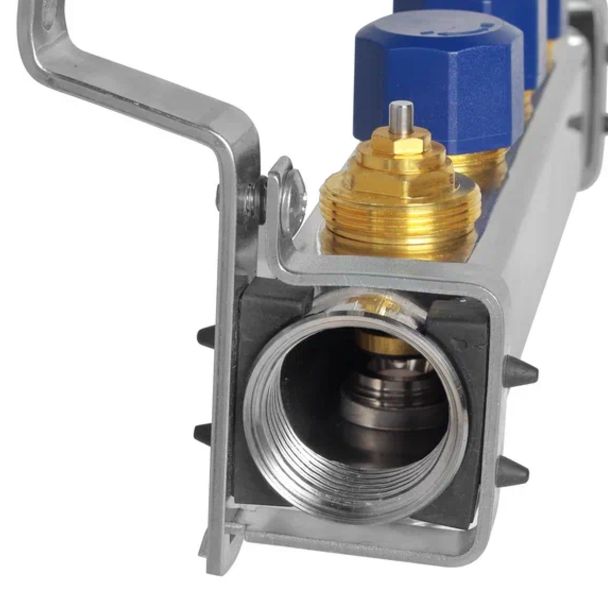

Термостаты без колпачка внутри

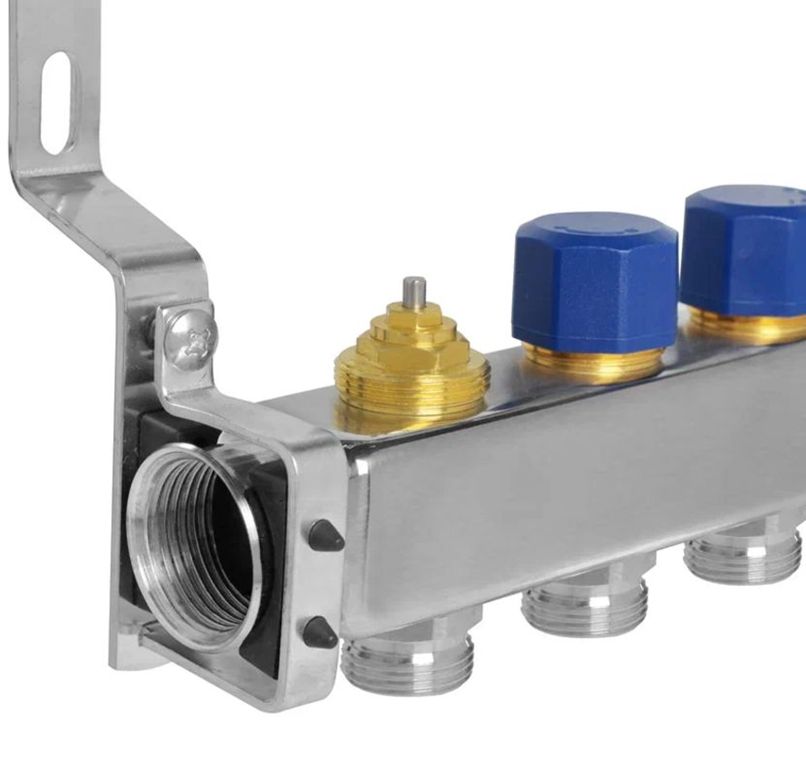

Термостаты без колпачка

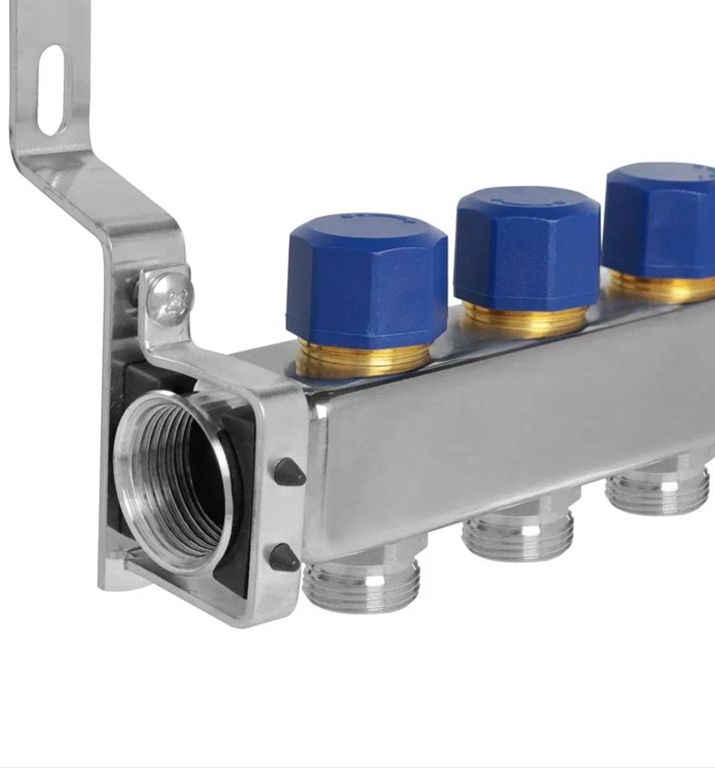

Термостаты
Материал
Нержавеющая сталь
Присоединение, дюйм
1" внутренняя резьба
Присоединение, вход/выход, дюйм
3/4" евроконус
Межосевое расстояние, мм
50
Рабочее давление, бар
6
Максимальная температура, °С
70
Стандарт соединения
ISO 228-1
Состав
Коллекторная группа - 1 шт., Заглушка 1" - 2 шт., Комплект наклеек - 1 шт., Цельнометаллические антивибрационные кронштейны с резиновыми уплотнителями - 2шт., Технический паспорт изделия.
Комментарий
Отвод, в котором установлен кран Маевского и сливной кран, не входит в общее число отводов
Коллекторная группа предназначена для распределения потока транспортируемой среды систем водяного отопления по потребителям. При этом под «потребителем» понимается отдельный нагревательный прибор или группа приборов, контур или петля «теплого пола», отдельные части или ветви системы.
далее ...
Коллекторная группа предназначена для работы в системах водяного отопления на базе теплого пола с максимальной рабочей температурой 70°C и давлением до 6 бар включительно.

Коллекторная группа объединяет в себе подающий и обратный коллекторные блоки из нержавеющей стали марки AISI304 сечением 39х41 мм с диаметром подключения G1”, расходомеры (ротаметры), запорно-балансировочные клапаны, термостатические клапаны (с возможностью установки электротермического сервопривода под резьбу М30х1,5), воздухоотводчики, дренажные клапаны и крепежные кронштейны.

Коллекторные блоки могут работать как на водяном, так и низкозамерзающем (гликолевом) теплоносителе.

Соединение всех элементов блока между собой выполнено с использованием уплотнительных колец из синтетического каучука EPDM, прочного и устойчивого к температурным воздействиям, и анаэробного герметика, что гарантирует 100% герметичность соединения. После сборки все коллекторные группы проходят проверку воздухом высокого давления. Давление воздуха при проверке 0.6МПа (6 бар).

Коллекторные группы выпускаются с количеством выходов от 2 до 16. Количество выходов зависит от количества потребителей (контуров отопления или водоснабжения).

Присоединение циркуляционных петель осуществляется с помощью фитингов стандарта «евроконус» 3/4” (НР)

Комплектация.
Коллекторная группа с расходомерами и терморегулирующими вентилями.
— Возвратный коллектор: нержавеющая сталь AISI 304, с терморегулирующими клапанами с возможностью установки сервоприводов, с дренажными клапанами и кранами Маевского;
— Подающий коллектор: нержавеющая сталь сталь AISI 304, с расходомерами, 2-15 шт. (зависит от количества контуров отопления), воздухоотводчиками и дренажными кранами;
— 2 цельнометаллических антивибрационных кронштейна с резиновыми уплотнителями
свернуть
Показать фильтры
Диаметр трубы
Диаметр резьбы

Товары

6887.00
/шт.
-
+
8664.00
/шт.
-
+
10440.00
/шт.
-
+
12216.00
/шт.
-
+
13993.00
/шт.
-
+
15769.00
/шт.
-
+
17545.00
/шт.
-
+
19322.00
/шт.
-
+
21098.00
/шт.
-
+
22874.00
/шт.
-
+
24651.00
/шт.
-
+

Примечание

 В стандартном исполнении коллекторная группа изготавливается без выходов под термоманометр и термометр, так как подобная комплектация изготавливается под заказ.
